两段式风冷煤气发生炉


    我公司是一家专业生产两段式煤气炉、单段式煤气发生炉以及各种热工炉窑、各种热工配套件设备的厂家。产品主要适用于冶金、有色金属、化工、建材、玻璃陶瓷等行业。
TYLⅡ型两段式煤气发生炉:
    两段式煤气发生炉是在单段式煤气发生炉的基础上加装了干馏段,组成一个总的气化装置,即成为两段式煤气发生炉。
块煤由炉顶加入,上段煤在干燥、干馏过程中产生半焦,半焦进入下部气化段进行气化反应。气化剂(空气和水蒸气)从炉底吹入,在气化段与半焦进行气化反应。产生的热煤气上升进入干馏段,与块煤进行充分的热交换后产生的煤气与干馏段部分煤气一起由炉顶引出,成为上段煤气或称顶煤气。温度约在90-120℃之间。
另一部分干馏段煤气直接从底煤气口引出。称为下段煤气或称底煤气。出口温度约在500-700℃。
    上段煤气从炉顶引出后进入旋风除尘器进行除尘。除尘后的上段煤气进入电捕焦油器除去焦油,而后与下段煤气汇合进入洗涤间冷器进行洗涤冷却。
    下段煤气从底煤气出口引出后进入旋风除尘器除尘,继而进入余热换热器回收煤气显热,煤气温度降至170~230℃左右;再进入风冷器被冷却,温度降至65~80℃;经降温冷却后进入洗涤间冷器,与上段煤气汇合进行洗涤强冷。
    经洗涤冷却后的上下段冷煤气进入电捕轻油器。除去冷煤气中的轻焦油后即成为干净的冷煤气,最后由煤气加压机输送至各热工设备使用即可。
    从间冷器出来的油水分混合物被分别分离,轻焦油被送入轻焦油池,酚水送入酚水池。
主要工艺特点:
(1) 采用两段式煤气发生炉生产煤气,气化效率高、热效率高、生产运行成本较低、自动化程度高、劳动强度低、操作环境良好。煤气杂质含量少、发热值高而且产气量稳定。
(2) 下段煤气出口设旋风除尘器和余热换热器,使下段煤气先经除尘后再进余热换热器,煤气温度降到230℃左右,使煤气显热得到了充分回收利用,同时又副产蒸汽,蒸汽可作为气化剂或电捕焦油器绝缘子箱保温及焦油管道伴热用。
(3)采用风冷间冷工艺,对煤气进行降温处理,避免了煤气与水直接接触产生的大量洗涤污水。

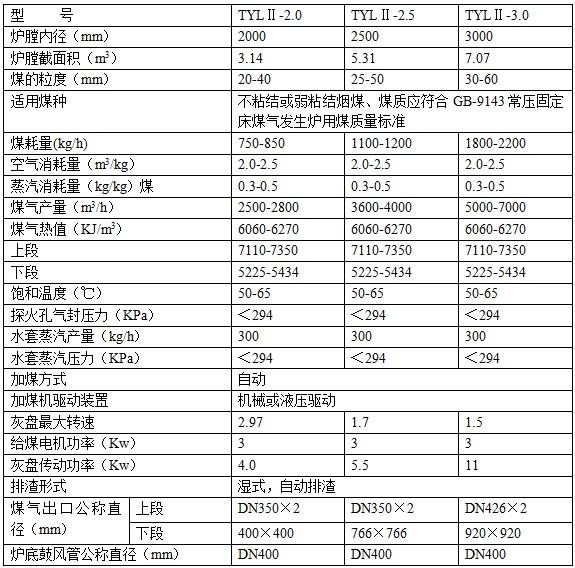

两段式煤气发生炉主要技术参数

产品服务:

       公司为客户提供设计、制造、安装、调试、人员培训、技术咨询等一系列服务。根据用户的需求,可以制成大型煤气站。

售后服务:

      凡使用我厂产品,一律按国家“三包条例”实行三包。包修期一年内, 我厂可免费派技术员到用户处安装调试,传授技术,终身优惠提供零配件,保证用户满意放心!

热忱欢迎国内外客户莅临惠顾,合作共赢!
